Mejor respuesta: No acostumbro a realizar ese tipo de bloques, de hecho en la bbliografia de Autocad se le llma blque verificable, pero voy a tratar de recordar como se hacen, ahi te va. 1.- dibuja todas las lneas de tu tabla, en donde vas a poner el texto verificable, lo que llmariamos 'esqueleto'. Incluyendo el texto que es fijo y no vas a cambiar. 2.- selecciona la opcion del menu horizonta DRAW, BLOCKS, DEFINE ATRIBUTES 3.- tienes ahi un cuadro de dialogo con varias opcions, en general las mas importantes son: TAG: es la etiqueta o el texto que aparecera antes de que se utilice el bloque, como por ejemplo pon NOMBRE. Vray program needs wibu box. PROMPT: es la pregunta que quieres que te haga cuando nsertes el bloque, ahi piedes poner por ejemplo CUAL ES TU NOMBRE?

1. Tex To
2. Como Escribir Un Tex To En Autocad 2014

DEFAULT: es el valor que mas comun que puedes responder, para con un solo enter aceptar un texto que normalmente siempre pones como por ejemplo JUAN PEREZ PEREZ. (o tu nombre) JUSTIFICATION: justificacion del texto (puedes usar FIT para que se ajuste al espacio disponible) TEXT STYLE: estilo de texto TEXT HEIGHT: altura del texto ROTATION: angulo de rotacion del texto 4.- da click en OK, te va a preguntar el luar donde quieres realizar esa verificacion, le das click donde quieres que se encuentre esa casilla denttro del esqueleto que dibujaste. 5.- realizas todas las casillas verificables que necesites de la misma manera. Una vez que tengas todas las casillas realizadas realiza un bloque con el esqueleto y las casillas verificables que creaste, esto es con el comando block, esto con los sig. Pasos: 1.- teclea el comando block en la barra de comandos. 2.- ingresa un nombre que quieres del bloque, como por ejemplo DATOS 3.- da click en el dialogo PICK POINT de BASE POINT y selecciona el punto donde quieres que sea el punto de insercion del bloque. 4.- da click en SELECT OBJECTS del dialogo OBJETs, ahi seleccionas todos los objetos que quieres del bloque, incluyendo las casillas verificables, los textos fijos y el esqueleto.

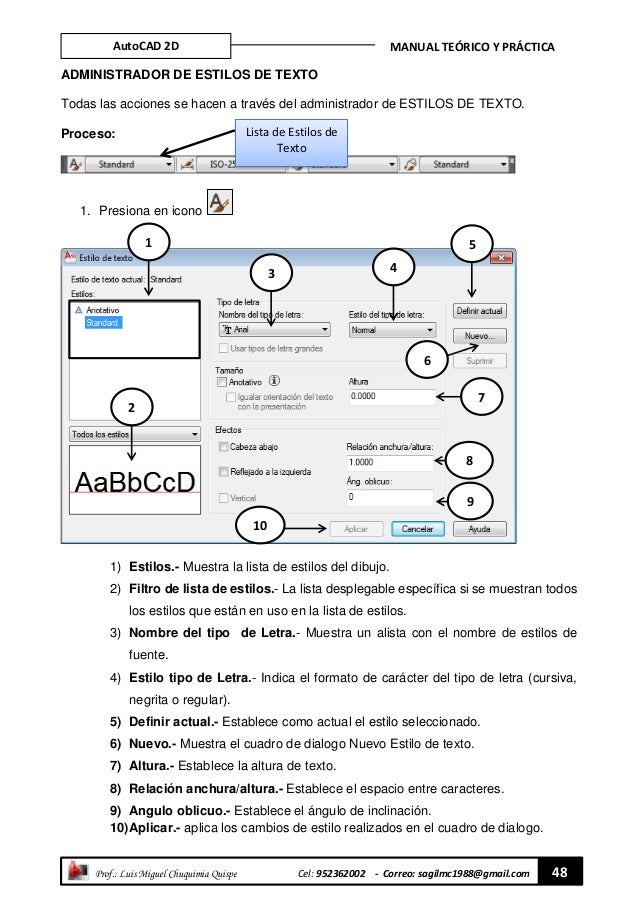

Etc.)y el estilo de letra que quieres para tu texto (Negrita. En mi AutoCAD selecciono un texto y. En tiempo real como crear un estilo de texto y. En este post vamos a ver como se inserta texto en Autocad y vamos. El texto con los botones de NEGRITA. Como crear un estilo de texto se.

Tex To

Como Escribir Un Tex To En Autocad 2014

5.- das click en OK ya que tienes tu bloque realizado, lo que te queda es insertarlo, esto lo logras con el comando insert, siguiendo los siguientes pasos: 1.- teclea INSERT en la barra de comandos 2.- selecciona el nombre de tu bloque donde dice NAME 3.- da click en OK e inmediatamente te preguntara en la barra de comandos por la primer casilla verificable que realizaste, a lo que tienes que responder los prompts que incluiste, al terminar te va a pedir la confirmacion de los datos que contestase, si quieres aceptarlos, con enter lo relizas. Espero te sirva.
